表磁是磁鋼成品的一項重要技術指標,顧名思義就是表面的磁感應強度,行業有時也會通俗的稱為表面的磁場強度,即表場。對于需要使用空間磁場的應用領域,通常會將表磁或者某個指定點的磁感應強度值作為一項重要的技術要求,這里先要明確的是表磁是有方向的,我們通常說的是與磁極面垂直的表磁數值。

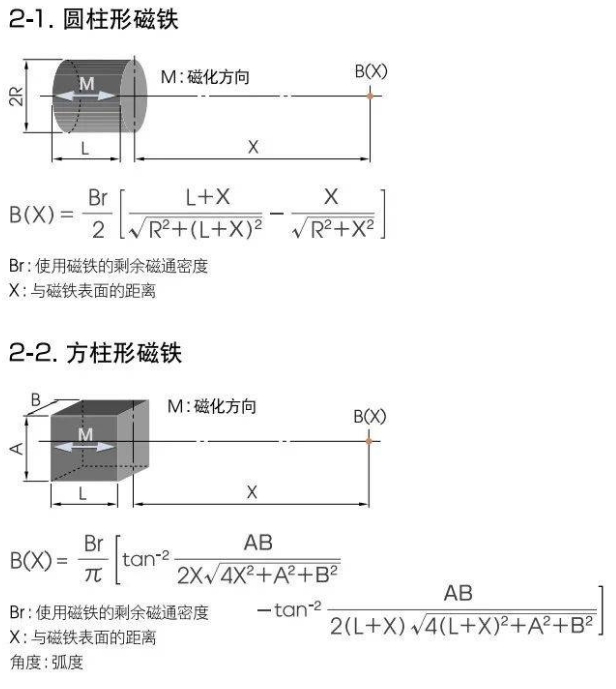

表磁是否可以計算?如果可以那么該如何計算?這是大家都比較關心的問題。網上能找到一些計算公式,很多磁材生產廠家的網站也有相應的計算程序方便大家計算。但是用過的人都能發現,這些公式或工具只能計算圓柱形和長方形的磁鐵表磁,而且是計算中心表磁,其他形狀是否難以計算?最高表磁是否也難以計算?是的,表磁的準確計算確實非常難,也非常復雜,對于圓柱形和長方形磁體,我們默認磁場分布是理想的且對稱的,中心表磁是默認理想的垂直于磁極面,氣隙中的磁導率和磁鐵的磁導率相等且都等于1.0,基于以上條件,才會有相對簡單的計算方法,可參考TDK的計算公式:


基于以上公式可做成Excel計算器來方便計算,這也是很多網站計算程序的公式來源,但是實際的計算中大家會發現計算的結果準確度似乎不夠,有些產品計算值和實測值相差非常大,以N50 D10*10mm的磁體為例,用高斯計貼著磁極面的中心位置測量,我們認為探頭與磁鐵貼緊并無氣隙,且排除測量?jī)x器的誤差,按公式計算的Br取14kGs,那么中心表磁應該是6261Gs,但實際上不管你怎么測量,都不可能達到這個值,甚至你用N54都不可能達到這個值,這是什么問題呢?難道TDK的公式也不準確嗎?

要分析以上問題我們就要去理解公式建立的基準是什么,不能單純的拿來主義。首先公式中X是計算點到磁鐵表面的距離,雖然我們測量時都是探頭直接貼著磁鐵表面,但是高斯計探頭本身并不會讓霍爾芯片裸露在外,都有一層保護殼,像行業用的非常多的日本的KANETEC高斯計,探頭的霍爾芯片是有一層大約0.2mm的透明保護殼,另外大家測量多了也會發現,黑片和成品的表磁是有差異的,為什么呢,就是因?yàn)槌善繁砻驽儗拥挠绊懀矜囥~鎳鍍層,一般單邊厚度0.02mm,加上鎳本身是導磁材料,會對磁場造成屏蔽,所以鍍層也會造成測量值的降低。再者,我們一直強調的高斯計測量的表磁不是理想的一個點,而是一個小區域,而且實際的磁鐵取向度和均勻性也不可能達到完美,所以基于以上條件限制和大量的實際經驗,X需要額外的補償0.4-0.5mm為佳,Pc值在3以下,補償0.5mm,Pc值在3以上,補償0.4mm。

以上是對X值的補償進行了說明,還有一個更重要的點是,公式成立的原則是磁鐵和氣隙的磁導率都等于1.0,我們知道空氣的磁導率是1.000065,非常接近1.0,但是磁鐵的磁導率就沒這么理想了,實際上能達到1.02已經是非常好的數值,N系列和M系列的釹鐵硼磁體大多要超過1.05,有的甚至達到1.1,為什么磁導率會影響測試數據呢,我們還是要回歸到退磁曲線來分析理解:

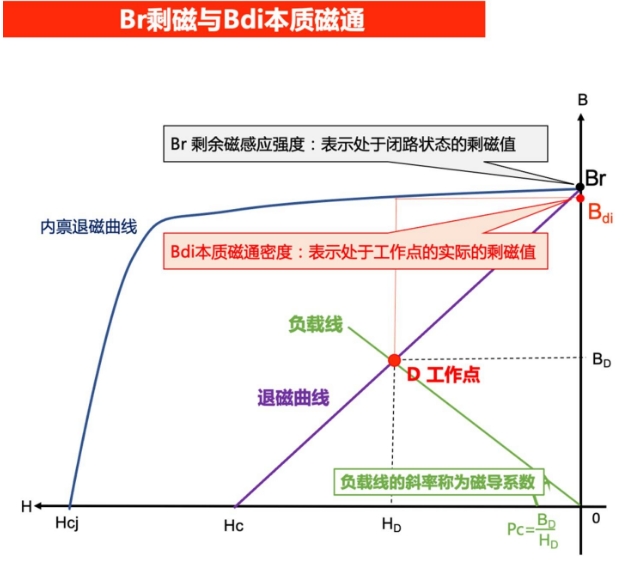

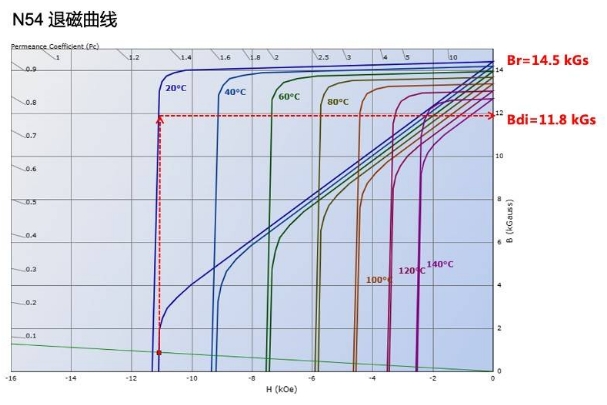

由退磁曲線圖可以看出,處于開路狀態的磁鐵,其實際的剩磁值不是理想的Br值,而是要比Br低,我們稱之為本質磁通密度Bdi,其原因就是藍色的J-H退磁曲線初始狀態不是理想的平行于X軸,而是傾斜狀態,這樣Br數值上一定會大于Hcb,回復磁導率μrec=Br/Hcb就不可能是1.0。還有種情況是B-H線出現拐點,而磁鐵的工作點處于拐點以下,這樣實際的Bdi就會比Br低很多,這樣計算的結果就會偏離實際值較多,如下圖,這也解釋了為什么N54 20*10*1mm磁體實際的中心表磁不僅遠遠低于理論計算值,而且還非常不穩定的原因。

結合以上,將公式中的Br修正為Bdi,X適當補償會是比較準確的計算公式,但是實際情況Bdi也是比較難計算的,最佳的方法是根據真實的退磁曲線和Pc值從圖上來計算,但是這樣也比較繁瑣,建議大家按如下思路來計算:


1、首先工作點必須要在B-H退磁曲線拐點以上并保留適當余量,這樣特別要注意磁能積45以上的N料,Pc小于0.6的薄片,如果在拐點以下意味著磁性是不穩定的,即使從曲線上推算Bdi來算中心表磁波動也會很大,必須要提高Hcj以維持工作點在拐點以下或者BH線不出現拐點。

2、在第一點能滿足的前提下,Bdi=Br?(Pc+1)/(μrec+Pc) ,μrec根據實際值來定,一般N40以下為1.08-1.1,N40及以上為1.06-1.08,M檔為1.05-1.06,H檔為1.04,其他為1.03。

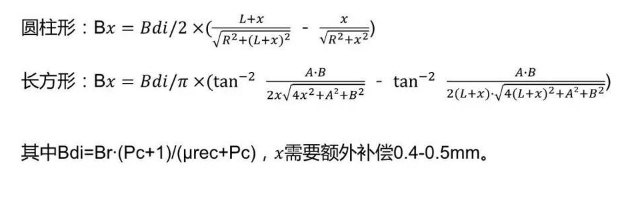

最終圓柱形(或趨近圓柱形)和長方形(或趨近長方形)的中心表磁的計算公式分別是:


注意:以上公式只適用于退磁曲線是線性的永磁體,如釹鐵硼、釤鈷、鐵氧體,對于退磁曲線是非線性的永磁體,如鋁鎳鈷、鐵鉻鈷以及各種軟磁材料,不適合用此方法計算表磁,另外斜取向的磁鐵磁化方向與磁極平面不垂直,也不能適用。
